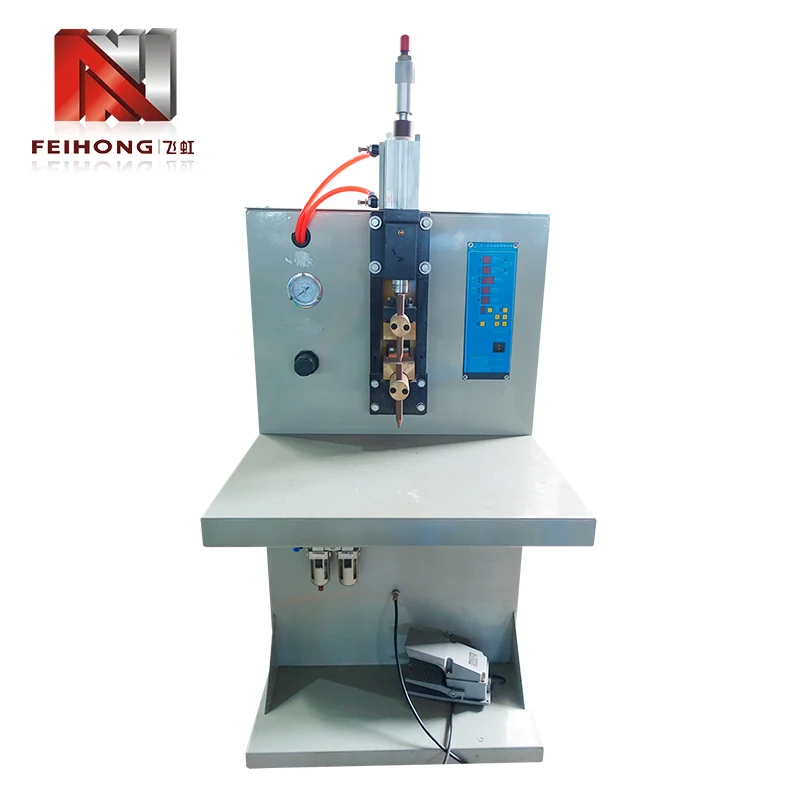

커패시터 방전 에너지 저장 스폿 용접기

Feihong의 커패시터 방전 에너지 저장 스폿 용접기는 저항선을 리드 포스트 및 단자 러그에 단단히 연결해야 하는 전기 가열 튜브 제조용으로 특별히 설계되었습니다. 전체 가열 튜브 생산 라인의 선도적인 공급업체인 Feihong은 이 용접 스테이션을 다른 핵심 장비와 통합합니다. 이 기계는 3상 380V, 3상 220V 또는 단상 220V에서 작동하며 정격 전력은 2KVA이고 조정 가능한 커패시터 전압 범위는 0~435V입니다. 커패시터 방전 원리는 에너지를 저장하고 제어된 펄스로 방출하여 열 영향을 최소화하는 영역에서 강력한 금속 결합을 생성합니다. 교대당 30,000개의 검증된 처리량을 갖춘 이 용접기는 일관된 접합 품질을 유지하면서 대량 출력을 보장합니다.

코어 용접 원리

커패시터 방전 에너지 저장 스폿 용접기는 기존 AC 또는 DC 저항 용접기와 차별화되는 입증된 원리로 작동합니다. 지속적인 전류 흐름 대신 미리 설정된 전압으로 커패시터 뱅크를 충전한 다음 밀리초 단위로 용접 전극을 통해 저장된 에너지를 방전합니다. 이 접근 방식은 몇 가지 뚜렷한 이점을 제공합니다.

• 1. 순간적인 에너지 방출:커패시터 뱅크는 짧은 사이클 내에 고전류 펄스(최대 수천 암페어)를 전달하여 신속한 융합을 위해 접점에 집중된 열을 생성합니다.
• 2. 에너지와 시간의 독립적인 제어:전압 설정(0~435V)은 저장된 에너지를 직접 조절하는 반면, 방전 기간은 커패시터 특성에 따라 고정되므로 복잡한 타이밍 조정이 필요하지 않습니다.
• 3. 열 방출 감소:펄스가 매우 짧기 때문에 주변 물질이 차갑게 유지되어 저항선과 리드 포스트의 산화 또는 어닐링이 방지됩니다.
• 4. 일관된 용접 너겟 형성:각 방전은 동일한 에너지를 전달하므로 작업자의 기술에 관계없이 모든 용접이 동일한 침투 깊이와 강도를 갖도록 보장합니다.

이 원리는 용접 일관성이 최종 제품의 전기 저항과 수명에 직접적인 영향을 미치는 가열 파이프 제조에 용접기를 특히 적합하게 만듭니다.

기존 용접기와의 성능 비교

용접기를 기존 대안과 비교할 때 몇 가지 주요 성능 지표가 용접기의 우수성을 강조합니다. 다음 표는 이 기계를 유사한 응용 분야에 사용되는 일반적인 AC 및 DC 저항 용접기와 대조합니다.

이 비교는 커패시터 방전 에너지 저장 점용접기가 정밀도, 효율성 및 신뢰성의 독특한 균형을 제공하여 장기간 생산에 걸쳐 일관된 접합 품질을 요구하는 히팅 파이프 제조업체가 선호하는 선택임을 보여줍니다.

응용 시나리오

용접기는 전기 가열 튜브 생산에 널리 적용되지만 그 다양성은 다른 금속 접합 작업에도 적용됩니다. Feihong®은 핵심 장점을 유지하면서 다양한 공작물에 적응할 수 있도록 이 기계를 설계했습니다.

• 1. 리드 바에 대한 저항선:온수기, 오븐 및 산업용 용광로에 사용되는 가열 요소에 대한 저저항 연결을 보장하는 주요 응용 분야입니다.
• 2. 단자 러그에 포스트 연결:기계적 강도와 전기 전도성이 중요한 단자대 조립에 필수적입니다.
• 3. 얇은 게이지 판금 용접:감소된 전압 설정을 사용하여 최대 1.5mm 두께의 브래킷, 실드 및 센서 마운트에 적합합니다.
• 4. 소형 부품 가용접:자동차 및 가전제품 제조 시 임시 고정 또는 사전 조립에 사용할 수 있습니다.

이러한 시나리오는 연속 전류 용접 방법의 일반적인 문제인 열 왜곡을 최소화하는 정밀하고 반복 가능한 펄스를 제공하는 용접기의 능력을 활용합니다.

품질 보증 및 공장 테스트

Feihong®은 1992년부터 가열 튜브 장비를 제조해 왔으며 가공, 전기 조립, 테스트 및 물류를 위한 6개의 전용 작업장을 운영해 왔습니다. 모든 용접공은 지속적인 생산 요구 사항을 충족하는지 확인하기 위해 엄격한 품질 검사를 거칩니다.

• 1. 부품 추적성:모든 커패시터, 공압 밸브 및 변압기는 인증된 공급업체로부터 공급되며 도착 시 검사를 받습니다.
• 2. 조립 공정 제어:각 기계는 숙련된 기술자가 표준화된 작업 지침에 따라 각 단계에서 중간 검사를 통해 제작합니다.
• 3. 24시간 번인 테스트:배송 전에 모든 장치는 시뮬레이션된 생산 부하로 지속적인 용접 사이클을 실행하여 안정성과 용접 일관성을 확인합니다.
• 4. 교정 인증서:각 기계에는 실제 커패시터 전압 정확도, 전극력 및 사이클 시간을 보여주는 테스트 보고서가 함께 제공됩니다.

이 포괄적인 품질 보증 시스템은 Feihong® 공장을 떠나는 모든 용접공이 최소한의 시운전 노력으로 첫날부터 안정적으로 작업할 수 있도록 보장합니다.

맞춤화 및 판매 후 지원

Feihong®은 각 생산 라인마다 고유한 요구 사항이 있다는 것을 이해하고 있습니다. 커패시터 방전 에너지 저장 점용접기의 경우 당사는 귀하의 작업을 원활하게 운영할 수 있도록 여러 가지 사용자 정의 옵션과 강력한 판매 후 패키지를 제공합니다.

• 1. 전극 설계:우리는 귀하의 공작물의 형상과 용접 사양을 기반으로 맞춤형 전극 모양과 재료를 제조할 수 있습니다.
• 2. 전압 범위 조정:요청 시 표준 0~435V 범위를 벗어난 특정 전압 요구 사항에 맞게 커패시터 뱅크를 조정할 수 있습니다.
• 3. 설치 및 교육:자세한 비디오 가이드 및 매뉴얼과 함께 현장 감독 및 운영자 교육을 제공합니다.
• 4. 예비 부품 가용성:우리는 가동 중지 시간을 최소화하기 위해 전극, 씰, 커패시터 및 제어 보드의 현지 재고를 유지합니다.
• 5. 보증:모든 전기 및 기계 구성요소(소모품 제외)에 대한 12개월 보증.

Feihong®은 수십 년간의 경험과 고객 지원에 대한 헌신을 바탕으로 귀하의 용접 요구 사항에 대한 장기적인 파트너로서 당사를 신뢰할 수 있습니다.

자주 묻는 질문

Q: 용접할 수 있는 재료의 최대 두께는 얼마입니까?
A: 이 기계는 주로 용접 저항 와이어(최대 직경 2.5mm) 및 최대 1.5mm의 얇은 판금용으로 설계되었습니다. 더 두꺼운 재료의 경우 엔지니어링 팀에 문의하여 수정된 전극 힘 및 전압 설정으로 타당성을 평가하는 것이 좋습니다.

질문: 용접기를 비난방 파이프 용도로 사용할 수 있습니까?
A: 예, 커패시터 방전 원리는 제어된 열 입력이 필요한 모든 소형 부품 저항 용접에 적합합니다. 많은 고객이 배터리 탭 용접, 센서 부착, 전자 부품 조립에 사용합니다.

Q: 용접 사이에 커패시터를 재충전하는 데 얼마나 걸리나요?
A: 충전 주기는 일반적으로 0.8~1.2초이며, 8시간 교대당 30,000회의 용접 정격 출력이 가능합니다. 실제 재충전 시간은 설정 전압 및 입력 전원 품질에 따라 달라집니다.

Q: Feihong®은 예비 커패시터를 제공하며 가격은 얼마입니까?
A: 네, 교체용 커패시터 뱅크를 보유하고 있습니다. 용량과 전압정격에 따라 가격이 다릅니다. 귀하의 기계 일련번호를 기준으로 현재 견적을 받으려면 영업팀에 문의하십시오.

Q: 매일 어떤 유지관리가 필요합니까?
A: 일일 유지 관리에는 전극 청소, 공압 공기압 점검, 케이블 및 연결 육안 검사가 포함됩니다. 주간 유지 관리에는 움직이는 부품에 윤활유를 바르고 커패시터 단자가 조여져 있는지 점검하는 작업이 포함됩니다. 자세한 유지 관리 일정은 사용 설명서에 포함되어 있습니다.
