에너지 저장 저항 점용접 기계

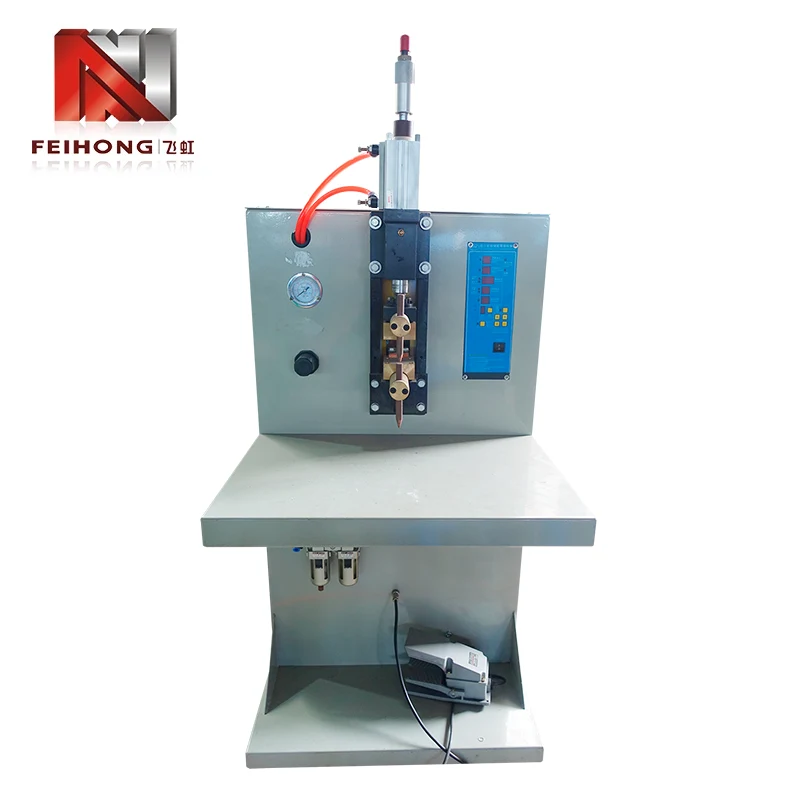

Feihong®은 전기 가열 튜브 생산의 특정 접합 요구 사항을 위해 특별히 설계된 공압 구동 커패시터 방전 저항 용접기인 FH-149A를 제공하는 에너지 저장 저항 점용접 기계 공장입니다. 완전한 가열 튜브 장비 솔루션에 대한 수십 년간의 헌신으로 1992년에 설립된 회사인 Zhaoqing Feihong Machinery & Electrical Co., Ltd.에서 제조한 이 기계는 저항선과 리드 포스트 사이, 가열 요소 조립을 정의하는 리드 포스트와 터미널 러그 사이의 필수 용접 작업을 다룹니다.

기계 소개

FH-149A는 저항 점용접 제품군에 속하지만 표준 AC 저항 용접기와는 다른 에너지 저장 아키텍처를 사용합니다. 용접 중에 주전원에서 직접 연속 전류를 끌어오는 대신 기계는 먼저 내부 커패시터 뱅크를 미리 선택된 전압 수준으로 충전한 다음 저장된 에너지를 용접 전극을 통해 단일의 빠른 펄스로 방출합니다.

이러한 에너지 저장 방식은 저항 용접에 대한 몇 가지 고유한 이점을 제공합니다. 짧은 고에너지 펄스는 용접 경계면에 집중된 열 영역을 생성하여 견고한 용접 너겟을 빠르게 형성하는 동시에 주변 모재로 열이 확산되는 것을 제한합니다. 가열 요소에서 흔히 볼 수 있는 얇은 저항 와이어와 작은 직경의 리드 포스트의 경우, 이러한 제어된 열 입력은 장기간 용접 방법에서 발생할 수 있는 과열이나 번스루를 방지하는 데 도움이 됩니다.

공압식 작동은 전극 이동과 힘 적용을 처리하여 용접에서 용접까지 하향 압력이 안정적으로 유지되도록 합니다. 일관된 전극 힘은 접촉 저항, 발열 및 최종 너겟 형성에 직접적인 영향을 미치기 때문에 저항 점용접 품질에 중요한 매개변수입니다.

핵심 기능

에너지 저장 저항 점용접 기계는 가열 튜브 제조 환경의 요구 사항에 맞는 설계 특성을 통합합니다.

1. 커패시터 방전 기술:저장된 에너지 전달은 주전원 전압 변동과 관계없이 안정적이고 반복 가능한 용접 전류를 제공하여 확장된 생산 실행 전반에 걸쳐 일관된 결과를 보장합니다.

2. 조정 가능한 에너지 출력:커패시터 충전 전압은 0~435V 범위에서 연속 가변되므로 작업자는 다양한 와이어 게이지와 리드 포스트 치수에 맞게 용접 에너지를 정밀하게 제어할 수 있습니다.

3. 공압 구동 시스템:공압식으로 제어되는 전극은 모든 용접 사이클에서 균일한 압력을 제공하여 작업자의 피로를 줄이고 수동 용접 설정에서 손 압력 변동성을 제거합니다.

4. 다중 전압 호환성:다양한 글로벌 지역 제조 시설의 전기 인프라에 맞게 3상 380V, 3상 220V 또는 단상 220V 입력 전원으로 구성할 수 있습니다.

5. 간단한 작동:직관적인 제어와 간단한 작동 원리는 생산 라인 작업자에게 최소한의 교육만 필요하다는 것을 의미하며, 신규 또는 확장되는 제조 시설에 보다 빠르게 배포할 수 있도록 지원합니다.

성능 매개변수

다음은 공식 Feihong 장비 문서에서 가져온 FH-149A 저항 점용접 시스템의 주요 기술 사양입니다.

2KVA 정격 전력에서 기계는 상대적으로 낮은 주전원 수요로 작동하면서도 고품질 점용접에 필요한 높은 순간 전류를 계속 제공합니다. 이는 용량성 에너지 저장 용접 시스템의 특징적인 이점입니다.

용접 응용

에너지 저장 저항 점용접기는 가열 튜브 생산 작업 흐름 내에서 일련의 집중된 접합 작업을 제공하며 각 작업은 완성된 가열 요소 조립의 중요한 단계를 나타냅니다.

포스트 조인트를 리드하는 저항선

모든 전기 가열 튜브 내부에는 코일형 또는 직선형 저항선이 전류가 통과할 때 열을 발생시킵니다. 이 저항 와이어는 외부 단자에서 발열체로 전류를 전달하는 리드 포스트(리드 바라고도 함)에 단단히 연결되어야 합니다. FH-149A는 이러한 구성 요소 사이에 강력하고 저항이 낮은 용접 조인트를 만들어 효율적인 전력 전달과 완성된 가열 튜브의 긴 서비스 수명을 보장합니다.

터미널 러그 조인트에 대한 리드 포스트

가열 튜브의 외부 끝에서 리드 포스트는 가열 요소가 외부 전기 배선과 인터페이스하는 연결 지점인 단자 러그에 연결됩니다. 실제 작동 중 느슨한 연결, 과도한 저항 및 과열을 방지하려면 이 접합부의 안정적인 용접이 필수적입니다. 이 기계는 이 응용 분야에서도 일관되고 기계적으로 견고한 용접을 생산합니다.

산업 범위

이 장비의 지원으로 제조된 가열 튜브는 산업 및 민간 시장 모두에 사용됩니다. 산업용 응용 분야는 케이블 가열 시스템에 중점을 두는 반면, 민간 응용 분야에는 가정용 전기 제품 및 일일 사용 난방 제품이 포함됩니다. Feihong 장비는 발열체 시장의 두 부문 모두에 서비스를 제공하는 제조업체를 지원합니다.

생산능력

Feihong은 중국 광둥성 자오칭에서 수직 통합 제조 운영을 유지하고 있습니다. 공장에는 초기 원자재 준비부터 최종 조립 기계 테스트까지 장비 생산의 모든 단계를 총괄적으로 다루는 6개의 별도 작업장 공간이 있습니다.

1. 원료 절단 워크샵:다운스트림 가공 및 제작을 위해 금속 스톡 및 부품 블랭크를 준비합니다.

2. 머시닝 센터:용접 기계 및 기타 가열 튜브 장비에 사용되는 중요한 기계 부품의 정밀 가공을 수행합니다.

3. 금형 생산 워크샵:표준 및 특수 장비 구축을 모두 지원하기 위해 맞춤형 툴링, 다이 및 고정 장치를 사내에서 생산합니다.

4. 분말 충전 기관차실:가열 튜브 제조 라인에 사용되는 분말 충전 장비의 전용 조립 및 테스트 영역입니다.

5. 파이프 수축 기관차실:파이프 수축 기계의 생산 및 교정을 위한 전문 작업 공간입니다.

6. 기계 조립 워크샵:완성된 기계를 배송하기 전에 최종 조립, 전기 배선, 기능 테스트 및 품질 검증을 수행합니다.

품질 보증

Feihong은 모든 장비 제조 활동에 걸쳐 품질 우선 접근 방식을 적용합니다. 이 회사는 무결성 기반 운영과 신뢰할 수 있는 장비 성능으로 명성을 쌓아 왔으며 일관된 생산 결과에 의존하는 가열 튜브 제조업체로부터 신뢰를 얻었습니다.

Feihong은 일반 산업 기계를 생산하는 것이 아니라 전기 가열 튜브 제조 장비만을 전문적으로 다루고 있기 때문에 엔지니어링 팀은 깊이 있는 응용 분야별 전문 지식을 유지하고 있습니다. FH-149A의 모든 설계 결정은 실제 가열 튜브 생산 요구 사항을 기준으로 평가되어 이론적인 용접 사양이 아닌 실제 공장 요구 사항에 밀접하게 부합하는 기계가 만들어집니다.

고객은 Feihong 공장을 방문하여 장비를 검사하고, 제조 공정을 검토하고, 엔지니어링 팀과 직접 기술 세부 사항을 논의할 수 있습니다. 직접적인 공장 참여는 구매자가 주문하기 전에 제작 품질을 확인하고 장비가 특정 생산 요구 사항과 일치하는지 확인하는 데 도움이 됩니다.

표준 모델 외에도 Feihong은 개별 고객 요구 사항을 충족하는 특수 구조를 갖춘 맞춤형 가열 튜브 장비를 연구하고 개발한 입증된 실적을 보유하고 있습니다. 과거의 맞춤형 프로젝트에는 산업용 가열 튜브 장비, 민간 가열 튜브 장비, 핫 러너 가열 튜브 장비, 항공우주 및 군용 기계 응용 분야용 가열 튜브 장비가 포함됩니다.

일반적인 질문

Q: FH-149A는 어떤 유형의 용접을 수행합니까?

A: FH-149A는 커패시터 방전 점용접이라고도 알려진 에너지 저장 저항 점용접을 수행합니다. 이는 커패시터에 저장된 전기 에너지를 사용하여 전극 접점의 두 금속 표면 사이에 용접 너겟을 생성하는 짧은 고전류 펄스를 생성합니다.

Q: 이 기계는 저항선, 리드 포스트 이외의 재료 용접에 적합한가요?

A: FH-149A는 가열 튜브 제조의 두 가지 주요 용접 작업, 즉 저항선과 리드 포스트(리드 바) 용접 및 리드 포스트와 터미널 러그 용접을 위해 특별히 설계 및 구성되었습니다. 다른 용접 응용 분야의 경우 Feihong과 특정 요구 사항을 논의하여 장비 적합성을 평가하는 것이 좋습니다.

Q: 용접 강도와 품질은 어떻게 보장됩니까?

A: 용접 품질은 조정 가능한 두 가지 기본 매개변수, 즉 용접당 전달되는 총 에너지를 결정하는 커패시터 충전 전압(0~435V)과 접촉력을 제어하는 ​​공압 전극 압력을 통해 제어됩니다. 결합되는 특정 재료에 대해 적절하게 설정되면 기계는 생산 실행 전반에 걸쳐 일관되고 반복 가능한 용접을 생성합니다.

Q. 예상 생산율은 어느 정도인가요?

A: 숙련된 작업자의 표준 작동 조건에서 FH-149A는 8시간 교대 시간 동안 약 30,000개를 처리할 수 있습니다. 실제 처리량은 공작물의 복잡성, 작업자 기술 수준, 재료 준비 효율성 등의 요인에 따라 달라집니다.

Q: 기계를 다양한 공장 전력 시스템에 적용할 수 있습니까?

A: 예, FH-149A는 3상 380V, 3상 220V, 단상 220V 등 다양한 입력 전압 구성을 지원합니다. 이를 통해 다양한 국가에서 서로 다른 전기 공급 표준을 사용하는 제조 시설에 배포할 수 있습니다.

Q: 주문하기 전에 Feihong 공장을 방문할 수 있나요?

답: 물론이죠. Feihong은 중국 광동성 자오칭에 있는 공장을 방문하는 잠재 고객을 환영합니다. 방문하는 동안 완성된 장비를 검사하고, 6개 작업장 전체의 제조 공정을 관찰하고, 당사 엔지니어링 직원과 직접 기술 사양에 대해 논의할 수 있습니다.

최종 발언

Feihong의 에너지 저장 저항 점용접기 모델 FH-149A는 전기 가열 튜브 생산에 필요한 두 가지 중요한 저항 용접 작업을 위해 특별히 제작된 솔루션입니다. 축전기 방전 에너지 저장 기술과 공압 전극 제어를 결합한 이 기계는 8시간 교대당 30,000개의 정격 용량으로 일관된 고품질 용접을 제공합니다. 6개의 전문 작업장을 갖춘 제조 시설과 30년 이상의 가열 튜브 장비 전문 지식을 바탕으로 Feihong은 히팅 파이프 제조업체에 심층적인 응용 지식을 바탕으로 신뢰할 수 있는 장비를 제공합니다. 새로운 생산 라인을 갖추거나 오래된 용접 장비를 교체하는 경우 FH-149A는 발열체 제조업체가 의존하는 성능, 조정 가능성 및 작동 단순성을 제공합니다.

자세한 기술 상담이나 공장 방문 및 장비 시연을 원하시면 Feihong에 문의하시기 바랍니다.
