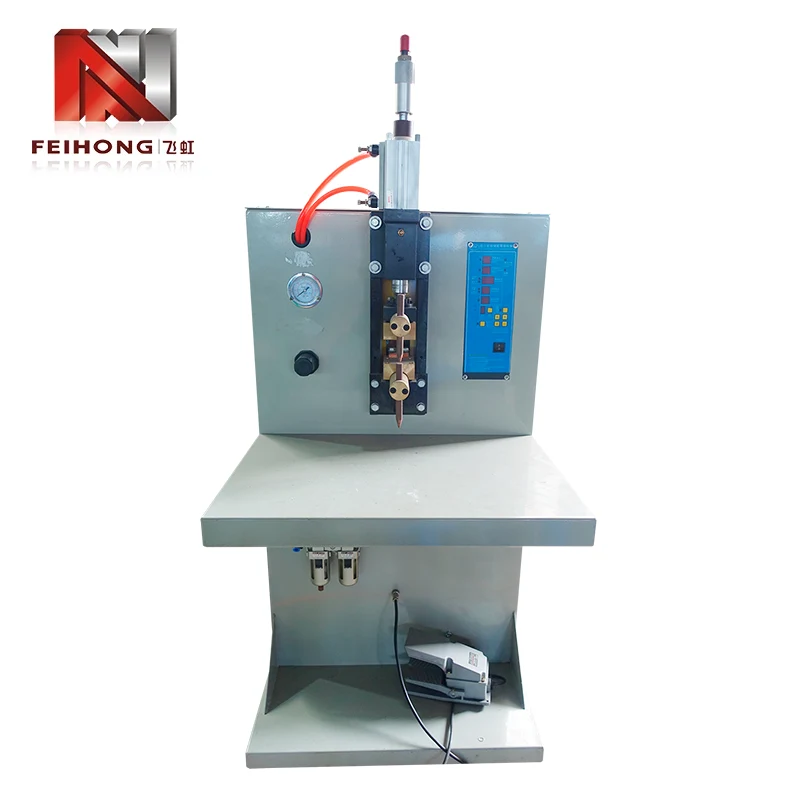

용접 리드 포스트 및 터미널 러그용 스폿 용접기

Feihong®의 용접 리드 포스트 및 터미널 러그용 스폿 용접기는 리드 바(또는 리드 포스트)와 터미널 러그 사이의 절대적인 접합 일관성을 요구하는 전기 가열 튜브 제조업체를 위해 특별히 설계되었습니다. 완전한 가열 튜브 생산 라인 공급업체인 Feihong®은 이 용접기를 튜브 충전, 밀봉 및 테스트 스테이션과 통합합니다. 이 기계는 정격 전력이 2KVA이고 커패시터 전압을 0~435V에서 지속적으로 조정할 수 있는 3상 380V, 3상 220V 또는 단상 220V 공급 장치를 수용합니다. 급속 커패시터 방전과 결합된 공압 전극력 시스템은 열 영향 영역을 최소화한 고체 용접을 생성하는 짧은 지속 시간 펄스를 제공하여 리드 포스트의 기계적 강도를 보존하는 동시에 100μΩ 미만의 전기 접촉 저항을 보장합니다. 8시간 교대당 30,000회의 접합이라는 입증된 처리량을 갖춘 이 용접기는 대규모 히팅 파이프 생산의 대량 수요를 충족하는 동시에 반복성으로 재작업 및 현장 실패를 줄입니다.

히터 성능에 있어 리드 포스트 용접의 중요한 역할

가열 튜브에서 내부 저항선과 외부 단자 러그 사이의 연결은 가장 오류가 발생하기 쉬운 인터페이스입니다. 고저항 조인트는 국부적인 열을 발생시키고 산화를 가속화하며 결국 회로를 개방합니다. 이 용접기는 세 가지 집중적인 설계 선택을 통해 이러한 실패 모드를 해결합니다.

• 1. 에너지 정밀도:커패시터 전압 설정(0-435V)을 통해 다양한 재료 조합에 대해 미세 조정이 가능합니다. 예를 들어 니켈-크롬 와이어를 구리 러그에 연결하는 경우 스테인리스와 구리를 연결하는 것보다 더 낮은 에너지가 필요합니다.
• 2. 전극력 안정성:공압 시스템은 작업장 공기 변동에 관계없이 일정한 클램핑 압력(±2%)을 유지하여 배출 전에 일관된 접촉 저항을 보장합니다.
• 3. 펄스 지속 시간 제어:고정 방전 시간(약 8ms)은 얇은 단면 부품에 최적화되어 완전 융합을 달성하면서 용융을 방지합니다.

이러한 기능은 가열 튜브 제조업체의 최우선 과제인 불량률을 낮추고 히터 서비스 수명을 연장하는 것으로 직접적으로 해석됩니다.

단자 용접을 위한 전극 구성 및 유지 관리

용접 리드 포스트 및 터미널 러그용 스폿 용접기는 리드 포스트와 열 특성이 다른 황동 또는 주석 도금 구리로 만들어지는 경우가 많습니다. 달라붙거나 과도한 압입 없이 일관된 용접을 달성하려면 적절한 전극 설계 및 유지 관리가 필수적입니다. Feihong®의 응용 엔지니어는 다음 방법을 권장합니다.

• 1. 전극 재료 선택:구리 기반 단자의 경우 분산 강화 구리(예: Cu‑Al2O₃)가 전도성과 변형 저항성 사이에서 최상의 균형을 제공합니다. 강철 단자의 경우 텅스텐 구리가 선호됩니다.
• 2. 팁 형상:상부 전극의 작은 반경(R2-R3)은 균일한 너겟을 위해 전류를 집중시키는 반면, 하부 전극은 구부러지지 않고 리드 포스트를 지지할 수 있도록 평평하거나 약간 돔형이어야 합니다.
• 3. 청소 및 드레싱:팁에 산화물이 축적되면 접촉 저항이 증가하고 스패터가 발생합니다. 500~800회 용접할 때마다 미세한 줄이나 전극 드레서를 사용하여 가벼운 드레싱을 하면 모양이 복원되고 오염 물질이 제거됩니다.
• 4. 냉각수(선택 사항):지속적인 높은 듀티 사이클의 경우 과열을 방지하고 팁 마모를 줄이기 위해 수냉식 전극 홀더를 사용할 수 있습니다.

이러한 지침을 채택하면 장기간 생산에 걸쳐 용접 품질을 유지하고 전극 수명을 연장하여 소모품 비용과 가동 중지 시간을 줄이는 데 도움이 됩니다.

다양한 재료 쌍에 대한 매개변수 조정

이 용접기의 다양성은 조정 가능한 커패시터 전압과 공압에서 비롯됩니다. 그러나 특정 재료 쌍에 대한 최적의 조합을 찾으려면 체계적인 테스트가 필요합니다. 아래 표는 일반적인 가열 튜브 재질을 기준으로 한 시작점을 제공합니다.

리드 포스트 재료	단자 재질	커패시터 전압(V)	전극력(kN)
Ni‑Cr 합금(ø2.5mm)	황동(t=0.8mm)	280-320	1.8-2.2
스테인레스 스틸(ø3.0mm)	구리(t=1.0mm)	340-380	2.0~2.5
구리 피복 강철(ø2.0mm)	주석 도금 구리	220-260	1.5-1.8
인코넬(ø2.8mm)	니켈 도금 강철	300~350	2.2-2.6

이러한 값은 초기 제안 사항입니다. 최종 설정은 용접 너겟 직경(목표 1.2-1.5× 와이어 직경)과 인장 테스트 강도를 확인하여 검증해야 합니다. Feihong®은 시운전 서비스의 일부로 현장 매개변수 최적화를 제공합니다.

생산성 향상 및 실제 사례

기존 AC 스폿 용접기에서 이 축전기 방전 기계로 전환하면 속도와 품질이 즉시 향상되는 경우가 많습니다. 광동에 있는 중간 규모의 가열 튜브 공장은 오래된 장치 3대를 FH-149A 기계 2대로 교체하고 6개월 동안 다음과 같은 결과를 달성했습니다.

• 1. 처리량 증가:각 기계는 교대당 30,000개의 용접을 지속적으로 생산하며 이는 이전 1.5개 기계의 생산량과 일치하므로 바닥 공간이 확보됩니다.
• 2. 스크랩 감소:리드 포스트 용접의 불량률은 1.8%에서 0.2%로 감소하여 연간 약 120,000개의 완성된 튜브를 절약했습니다.
• 3. 에너지 절약:커패시터 방전 원리는 기존 AC 장치에 비해 용접당 전력을 40% 적게 소비하여 전기 요금을 연간 $2,000 이상 절감합니다.
• 4. 운영자 승인:간단한 전압 다이얼과 압력 게이지 제어로 교육 시간이 2일에서 4시간으로 단축되었습니다.

이러한 실질적인 이점은 전문 용접공에 대한 투자가 전반적인 생산 안정성을 향상시키면서 빠르게 회수된다는 것을 보여줍니다.

공장 테스트 및 품질 인증

Feihong® 공장을 떠나는 모든 기계는 실제 생산 조건을 시뮬레이션하는 포괄적인 테스트 프로토콜을 거칩니다. 당사의 6개 전용 작업장(가공, 전기 조립, 변압기 권선, 커패시터 성형, 도장 및 최종 조립)을 통해 원자재부터 완제품까지 품질을 제어할 수 있습니다.

• 1. 커패시터 뱅크 테스트:각 커패시터는 ESR 및 커패시턴스를 측정합니다. 조립된 뱅크는 안정성을 검증하기 위해 최대 전압에서 500회 충방전 주기를 거쳤습니다.
• 2. 공압 회로 테스트:교정된 게이지를 사용하여 실린더 스트로크와 압력의 선형성과 반복성을 점검합니다.
• 3. 용접 성능 테스트:표준 테스트 쿠폰 세트(Ni-Cr 와이어와 구리 러그)가 용접됩니다. 너겟 직경과 인장 강도를 기록하고 내부 사양을 충족해야 합니다.
• 4. 전기 안전:절연 저항, 유전 강도 및 접지 연속성은 IEC 60204-1에 따라 테스트됩니다.

용접 리드 포스트 및 단자 러그용 각 점 용접기에는 테스트 인증서와 모든 비마모 부품에 대한 12개월 보증이 함께 제공됩니다. 또한 신속한 교체를 위해 현지 예비 부품 재고를 유지하고 있습니다.

터미널 용접에 대해 자주 묻는 질문

Q: 용접 후 단자 러그가 변색되는 것을 방지하려면 어떻게 해야 합니까?
A: 변색은 과도한 열에 의한 산화로 인해 발생합니다. 용접이 여전히 강하고 러그가 원래 색상을 유지할 때까지 커패시터 전압을 10V 단계로 줄입니다. 또한 전극의 힘이 양호한 접촉을 유지하기에 충분한지 확인하십시오. 힘이 약하면 아크가 발생하고 과열될 수 있습니다.

질문: 이 용접공은 납땜이나 코팅이 사전 적용된 리드 포스트를 처리할 수 있습니까?
A: 예. 하지만 코팅으로 인해 접촉 저항이 낮아질 수 있으므로 전압을 약간 더 낮게(10-15%) 조정해야 할 수도 있습니다. 가능하면 용접 영역의 코팅을 청소하거나 테스트 실행을 수행하여 최적의 매개변수를 결정하는 것이 좋습니다.

Q: 커패시터 뱅크는 얼마나 자주 교체해야 합니까?
A: 일반적인 사용(30,000회 용접/교대, 단일 교대)에서 전해 커패시터의 설계 수명은 약 5~7년 또는 100만 회 충전 주기입니다. 매년 정전 용량을 확인하는 것이 좋습니다. 값이 15% 이상 떨어지면 교체를 권장합니다.

Q: 이 기계의 최소 주문 수량은 얼마입니까?
A: 표준 모델에는 MOQ가 없습니다. 우리는 단일 제품뿐만 아니라 생산 라인 패키지도 판매합니다. 배송 시간과 가격은 영업팀에 문의하세요.
