그만큼파이프 피더현대 튜브 및 파이프 가공 작업에서 없어서는 안될 장비로 등장하여 원자재 저장과 고속 절단 또는 성형 기계 간의 격차를 해소했습니다. 이 포괄적인 분석에서는 자동화된 생산 라인에서 파이프 피더의 근본적인 역할을 조사하고 기술 발전, 핵심 구성 요소 및 제조 효율성에 가져오는 중요한 이점을 탐색합니다. 논의에서는 전자동 및 반자동 파이프 공급기라는 두 가지 기본 구성과 자동차, 항공우주부터 건설 및 재생 가능 에너지에 이르는 산업 전반에 걸친 해당 응용 분야를 다룹니다. 서보 모터 제어 시스템, 인간-기계 인터페이스 작동, 자재 취급 기능 및 다운스트림 장비와의 통합에 대한 자세한 조사를 통해 이 기사는 파이프 피더가 현대 튜브 처리 작업의 필수 백본이 된 이유를 보여줍니다.
1. 현대 제조에서 파이프 피더와 그 역할 정의
그만큼파이프 피더구리관, 철관, 알루미늄관, 스테인레스강관 등의 관형 자재를 절단기, 성형 프레스, 용접 장비 등의 다운스트림 가공 기계에 자동 또는 반자동으로 공급하도록 설계된 특수 장비입니다. 핵심적으로 파이프 피더는 원자재 저장과 생산 공정 사이의 중요한 인터페이스 역할을 하여 튜브가 올바른 방향, 간격 및 속도로 처리 장비에 제공되어 지속적이고 효율적인 생산 흐름을 유지하도록 보장합니다.

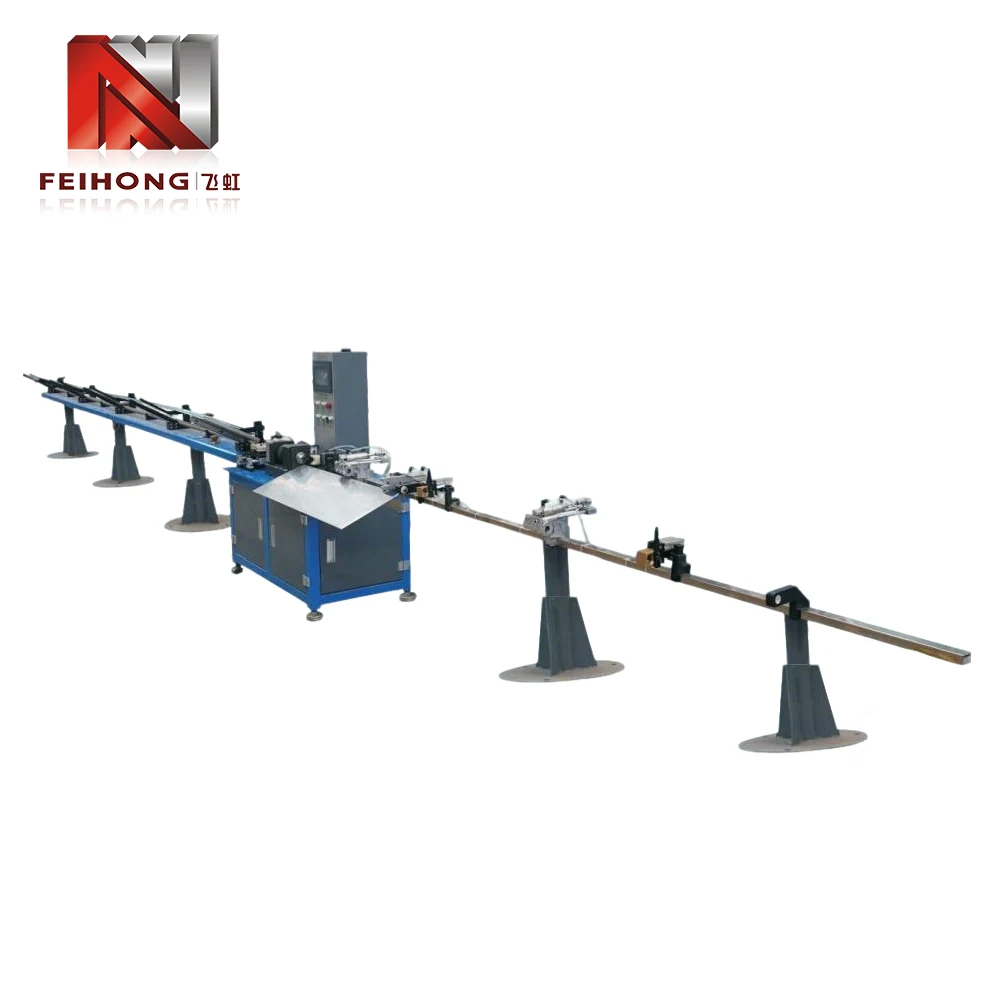

현대적인 생산 환경에서 고속 절단기와 통합된 전자동 파이프 피더입니다.전통적인 제조 환경에서 파이프 공급은 수동 작업이었습니다. 작업자는 개별 튜브를 집어 절단 또는 가공 기계에 배치하고 완성된 부품을 제거했습니다. 이 접근 방식은 노동 집약적일 뿐만 아니라 생산 속도와 품질에 상당한 변동성을 가져왔습니다. 파이프 피더는 자재 처리 프로세스를 자동화하여 최소한의 인력 개입으로 대량 생산을 지원하는 일관되고 반복 가능한 공급을 가능하게 함으로써 이러한 비효율성을 제거합니다.
파이프 피더의 중요성은 단순한 인건비 절감 이상의 의미를 갖습니다. 적시 생산과 린(Lean) 제조 원칙이 지배적인 현대 제조에서는 최적의 처리량을 달성하기 위해 재료를 처리 장비로 안정적이고 중단 없이 흐름을 유지하는 능력이 필수적입니다. 파이프 피더는 기계적 정밀도, 전자 제어 및 지능형 감지의 조합을 통해 이를 달성하며 여러 산업 분야에 걸쳐 자동화된 튜브 처리 라인의 초석이 됩니다.
2. 파이프 공급 장비의 기술적 진화
수동 파이프 처리에서 오늘날의 정교한 파이프 공급 장치까지의 여정은 산업 자동화의 더 넓은 궤적을 반영합니다. 이러한 발전을 이해하는 것은 현대 파이프 공급 시스템의 기능을 평가하는 데 필수적인 맥락을 제공합니다.
2.1 수동 파이프 핸들링 시대
튜브 및 파이프 가공 초기에는 모든 자재 취급이 수동으로 수행되었습니다. 작업자는 저장 선반에서 개별 파이프를 회수하여 절단 또는 성형 기계로 운반하고 수동으로 처리 장비에 공급했습니다. 이 접근 방식은 본질적으로 피로, 불일치, 장시간 교대에 걸쳐 안정적인 공급 속도를 유지할 수 없는 인적 요인으로 인해 제한되었습니다. 더욱이, 특히 무겁거나 모서리가 날카로운 튜브를 작업할 때 수동 취급은 심각한 안전 위험을 초래했습니다.
2.2 기계화 공급 시스템의 도입
최초의 기계화된 공급 시스템은 20세기 중반에 나타났습니다. 일반적으로 생산 라인을 따라 파이프를 이동하기 위해 간단한 롤러 컨베이어나 체인 구동 메커니즘을 사용했습니다. 이러한 초기 시스템은 일부 수동 작업을 줄였지만 로딩 및 위치 지정을 위해 여전히 작업자 개입이 필요했습니다. 피드 길이와 타이밍에 대한 정확한 제어가 부족하여 고정밀 애플리케이션의 효율성이 제한되었습니다.
2.3 컴퓨터 제어 파이프 피더의 부상
1980년대와 1990년대에 프로그래머블 로직 컨트롤러(PLC)와 서보 모터 기술이 등장하면서 파이프 피더는 극적인 변화를 겪었습니다. 컴퓨터 제어 시스템은 공급 길이, 속도 및 가속도를 정밀하게 조절하여 절단 또는 성형 작업을 위한 튜브의 일관된 배치를 가능하게 합니다. 인간-기계 인터페이스(HMI)의 통합을 통해 운영자는 쉽게 매개변수를 설정하고 성능을 모니터링하여 설정 시간을 줄이고 전반적인 장비 효율성을 향상시킬 수 있었습니다.
2.4 현대식 파이프 피더: 지능과 연결성
오늘날의 파이프 피더는 공장 전체의 자동화 시스템과 통합하기 위해 센서, 데이터 로깅 및 통신 프로토콜을 통합하는 매우 정교한 장치입니다. 최신 파이프 피더는 튜브 직경, 벽 두께 및 재료 구성의 변화에 자동으로 조정되어 변화하는 조건에서 최적의 공급 성능을 보장합니다. 또한 예측 유지 관리 기능을 갖추고 있어 가동 중지 시간이 발생하기 전에 운영자에게 잠재적인 문제를 경고합니다.
이러한 발전으로 인해 파이프 피더는 고급 제조의 중요한 원동력이 되었으며, 이를 통해 기업은 더 높은 생산 속도, 향상된 품질 및 고객 요구에 대응할 수 있는 더 큰 유연성을 달성할 수 있습니다.
3. 핵심 구성요소 및 작동 원리
특정 응용 분야에 적합한 장비를 선택하고 효과적인 유지 관리 및 문제 해결을 위해서는 파이프 피더의 내부 구조를 이해하는 것이 필수적입니다. 제조업체마다 디자인이 다르지만 대부분의 파이프 피더는 공통 핵심 구성 요소 세트를 공유합니다.
3.1 로딩 메커니즘
로딩 메커니즘은 보관 랙이나 컨베이어에서 원시 튜브를 받아 공급 시스템에 제공하는 역할을 합니다. 설계에 따라 로딩은 수동, 반자동 또는 완전 자동이 될 수 있습니다. 자동 로딩 시스템은 종종 튜브 묶음을 들어 올려 개별적으로 피드 트랙으로 굴릴 수 있는 리프팅 장치를 사용합니다.
3.2 피드 드라이브 시스템
피드 드라이브 시스템은 튜브를 처리 스테이션 앞으로 이동시킵니다. 여기에는 일반적으로 서보 모터로 구동되는 전동 롤러 세트 또는 핀치-롤 배열이 포함됩니다. 서보 모터는 공급 속도와 길이에 대한 정밀한 제어를 제공하므로 파이프 공급 장치가 다양한 튜브 직경과 처리 요구 사항을 수용할 수 있습니다.
3.3 안내 및 정렬 구성요소
튜브가 가공 기계에 올바르게 들어갈 수 있도록 파이프 공급 장치에는 가이드 롤러, 측면 정렬 플레이트 및 교정 장치가 통합되어 있습니다. 이러한 구성 요소는 가공 결함으로 이어질 수 있는 기울어짐, 구부러짐 또는 정렬 불량을 방지합니다.
3.4 제어 시스템
최신 파이프 피더에는 프로그래밍 가능 논리 컨트롤러(PLC)와 사용자 친화적인 HMI 터치스크린이 장착되어 있습니다. 제어 시스템은 공급 매개변수를 관리하고 센서를 모니터링하며 업스트림 및 다운스트림 장비와 통신합니다. 많은 시스템에는 중앙 집중식 생산 관리를 위한 원격 모니터링 기능도 포함되어 있습니다.
3.5 센서 및 피드백 장치
근접 스위치, 광전 센서 및 인코더를 포함한 다양한 센서는 튜브 위치, 공급 길이 및 시스템 상태에 대한 실시간 피드백을 제공합니다. 이 피드백을 통해 폐쇄 루프 제어가 가능해 일관된 공급 정확도와 이상 징후의 조기 감지가 보장됩니다.
이러한 구성 요소는 함께 높은 수준의 정밀도와 신뢰성을 유지하면서 다양한 튜브 크기와 재료를 처리할 수 있는 견고한 시스템을 형성합니다.
4. 완전 자동 대 반자동 파이프 피더
파이프 피더는 크게 전자동과 반자동의 두 가지 유형으로 분류됩니다. 이러한 구성 중에서 선택하는 것은 생산량, 인력 가용성 및 예산 고려 사항에 따라 달라집니다.
4.1 완전 자동 파이프 피더
완전 자동 파이프 공급 장치에는 최소한의 작업자 개입이 필요합니다. 매거진이나 번들에서 자동 로딩, 개별 튜브의 연속 공급, 완성된 부품의 자동 배출 기능이 있습니다. 이러한 시스템은 일관성과 속도가 가장 중요한 대량 생산 환경에 이상적입니다. 운영자의 역할은 시스템 모니터링, HMI를 통한 매개변수 조정, 원자재 공급 보충으로 제한됩니다.
고급 완전 자동 피더는 모따기 기계, 스레딩 장치 및 용접 스테이션과 같은 다운스트림 장비와 통합되어 완전 자동화된 생산 셀을 만들 수도 있습니다.
4.2 반자동 파이프 공급 장치
반자동 파이프 피더는 작업자가 각 튜브를 수동으로 공급 메커니즘에 로드해야 합니다. 그런 다음 피더는 튜브를 처리 스테이션으로 정확하게 배치하고 전진시키는 역할을 맡습니다. 이러한 유형의 피더는 소량 생산에 적합하거나 튜브의 길이나 크기가 다양하여 자동화하기 어려운 응용 분야에 적합합니다. 반자동 피더는 일반적으로 완전 자동 장치보다 더 저렴하고 유지 관리가 더 쉽습니다.
4.3 역량 비교
다음 표에는 두 유형 간의 주요 차이점이 요약되어 있습니다.
| 특징 | 완전 자동 | 반자동 |
|---|---|---|
| 로딩 방법 | 매거진/번들에서 자동 | 수동 작업자 로딩 |
| 운영자 참여 | 최소(모니터링만 해당) | 정기적인 로딩 필요 |
| 생산 속도 | 높음, 연속 | 보통, 운영자에 따라 다름 |
| 다양한 튜브 크기에 대한 유연성 | 양호(조정 있음) | 우수(수동 전환) |
| 일반적인 응용 | 대량생산, 자동차, HVAC | 작업장, 맞춤형 제작 |
| 자본 비용 | 더 높은 | 낮추다 |
두 유형 모두 현대 제조 분야에서 그 자리를 차지하고 있으며 생산 요구 사항과 운영 효율성에 대한 신중한 분석에 따라 결정이 좌우되는 경우가 많습니다.
5. 재료 호환성 및 적용 범위
그만큼파이프 피더광범위한 관형 재료를 처리하도록 설계되어 여러 산업 분야에서 다용도로 사용할 수 있습니다.
5.1 재료 유형
파이프 피더는 일반적으로 다음과 함께 사용됩니다.
- 구리 파이프:HVAC, 배관 및 냉동 시스템에 사용됩니다.
- 강철 파이프(탄소, 스테인리스, 아연 도금):건설, 자동차 배기 시스템 및 구조 응용 분야에 사용됩니다.
- 알루미늄 파이프:항공우주, 자동차 열교환기, 경량구조물에 사용
- 플라스틱 및 복합 튜브:화학 처리 및 통신에 사용됩니다.
- 합금 파이프:고온 및 고압 응용 분야에 사용됩니다.
파이프 피더에는 처리되는 특정 재료의 표면 마감, 경도 및 무게를 수용할 수 있는 적절한 그립 및 가이드 구성 요소가 장착되어 있어야 합니다.
5.2 튜브 직경 및 길이 범위
최신 파이프 피더는 작은 직경의 튜브(6mm)부터 큰 직경의 파이프(최대 150mm 이상)까지 다양한 크기로 제공됩니다. 공급 길이도 조정 가능하며 일부 시스템에서는 공급 길이가 10미터를 초과할 수 있습니다.
5.3 주요 응용 산업
파이프 피더는 다용도로 인해 다음 분야에서 필수적입니다.
- 자동차:배기관, 브레이크 라인, 연료 라인, 구조용 튜브 생산
- HVAC 및 냉동:열교환기, 콘덴서 코일, 냉매라인 제조
- 건설 및 인프라:비계, 난간, 구조 지지대 제작
- 항공우주:유압튜브, 연료라인, 구조부품 생산
- 재생 가능 에너지:태양광 패널 프레임, 풍력 터빈 구조 부품, 지열 배관 제조
각 산업에서는 자동차 라인의 고속 작동 또는 항공우주 분야의 극도의 정밀도와 같은 파이프 피더에 대한 특정 요구 사항을 제시합니다. 현대식 파이프 피더의 모듈식 설계를 통해 이러한 다양한 요구 사항에 맞게 맞춤화할 수 있습니다.
6. 절단 및 성형 시스템과의 통합
파이프 피더는 단독으로 작동하는 경우가 거의 없습니다. 이는 일반적으로 절단, 성형, 모따기 또는 용접 장비를 포함하는 생산 라인의 일부입니다. 원활한 자재 흐름을 달성하고 전반적인 생산성을 극대화하려면 적절한 통합이 중요합니다.
6.1 절단기와의 동기화
일반적인 절단 라인에서는 파이프 피더가 튜브를 미리 결정된 길이로 전진시킨 다음 절단기(종종 고속 원형톱 또는 레이저 절단기)가 절단을 수행하는 동안 잠시 멈춥니다. 그런 다음 피더는 다음 세그먼트를 전진시킵니다. 이 동기식 작업에는 종종 Profinet 또는 EtherCAT과 같은 필드버스 인터페이스를 통해 피더 컨트롤러와 절단 기계 제어 시스템 간의 정밀한 통신이 필요합니다.
6.2 성형 및 마감 장비와의 조정
파이프 벤딩, 플레어링 또는 나사 가공이 필요한 응용 분야의 경우 파이프 피더는 올바른 방향과 적절한 타이밍에 튜브를 성형 스테이션에 전달해야 합니다. 고급 시스템에는 튜브가 성형 다이에 들어가기 전에 특정 각도로 회전할 수 있는 서보 제어 위치 지정 기능이 포함되어 있어 복잡한 다단계 작업이 가능합니다.
6.3 스태커 및 컨베이어와의 통합
처리 후 완성된 튜브는 일반적으로 스태커 또는 컨베이어 시스템에 의해 제거됩니다. 파이프 피더의 제어 시스템은 이러한 다운스트림 장치와 협력하여 원활한 핸드오프를 보장하고 병목 현상을 방지할 수 있습니다.
6.4 인간-기계 인터페이스(HMI)의 역할
HMI는 전체 통합 시스템을 설정하고 모니터링하는 중앙 지점 역할을 합니다. 작업자는 원하는 절단 길이, 공급 속도 및 기타 매개변수를 입력할 수 있으며 HMI는 실시간 상태, 경보 및 생산 횟수를 표시합니다. 최신 HMI에는 터치스크린 인터페이스와 직관적인 그래픽이 포함되어 있어 작동이 단순화되고 신규 운영자의 학습 곡선이 줄어드는 경우가 많습니다.
7. 유지 관리, 신뢰성 및 운영 고려 사항
긴 서비스 수명과 일관된 성능을 보장하려면 파이프 공급 장치의 정기적인 유지 관리가 필수적입니다. 다음과 같은 방법이 권장됩니다.
7.1 예방정비 일정
체계적인 예방 유지 관리 프로그램에는 다음이 포함되어야 합니다.
- 일일 점검:롤러 상태 검사, 비정상적인 소음이나 진동 확인, HMI 판독값 확인
- 주간 유지 관리:움직이는 부품에 윤활유를 바르고, 센서를 청소하고, 가이드 구성요소의 정렬을 확인하세요.
- 월간 검사:벨트 또는 체인 장력 점검, 비상 정지 기능 테스트, 알람 이력 검토
- 분기별 서비스:서보 모터, 기어박스 및 제어 시스템 연결에 대한 심층 검사 수행
- 연간 점검:롤러, 베어링, 구동 벨트 등 마모 부품을 교체하고 피드백 장치를 재보정합니다.
7.2 일반적인 문제 및 문제 해결
몇 가지 일반적인 운영 문제는 다음과 같습니다.
- 일관되지 않은 피드 길이:인코더 정렬 불량, 롤러 미끄러짐 또는 드라이브 구성 요소 마모로 인해 발생하는 경우가 많습니다.
- 튜브 표면 표시:더럽거나 손상된 가이딩 롤러로 인해 발생
- 가공 기계로 들어가는 튜브의 정렬 불량:일반적으로 가이드 마모 또는 부적절한 조정으로 인해 발생
- 피더와 절단기 간의 통신 오류:일반적으로 케이블 및 PLC 프로그램 매개변수를 확인하여 해결됩니다.
7.3 안전 기능
현대식 파이프 피더에는 라이트 커튼, 비상 정지 버튼, 가드가 열려 있을 때 작동을 방지하는 안전 인터록 등 다양한 안전 기능이 장착되어 있습니다. 이러한 안전 시스템에 대한 적절한 교육은 모든 운전자에게 필수적입니다.
7.4 가동 시간 및 신뢰성 극대화
신뢰성을 극대화하기 위해 제조업체에서는 순정 교체 부품 사용, 중요 예비 부품 재고 유지, 깨끗한 작업 환경 유지를 권장합니다. 또한 장비 제조업체에서 제공하는 소프트웨어 업데이트를 통해 성능을 향상하고 새로운 기능을 추가할 수 있습니다.
8. 자주 묻는 질문
두 장치 모두 가공 기계에 재료를 공급하는 반면, 파이프 공급기는 관형 재료(중공 섹션)용으로 특별히 설계되었으며 일반적으로 변형을 방지하는 안내 및 지지 기능을 포함합니다. 바 피더는 종종 선삭 작업에서 견고한 원형 바에 사용됩니다.
일부 고급 파이프 피더에는 빠른 조정 메커니즘과 크기 간 신속한 전환을 허용하는 프로그래밍 가능한 매개변수가 있습니다. 그러나 대부분의 시스템에서는 튜브 직경을 전환할 때 가이드 구성 요소와 피드 설정을 수동으로 조정해야 합니다.
서보 구동 파이프 피더는 일반적으로 엔코더의 품질과 피드 메커니즘의 기계적 상태에 따라 ±0.2mm 이내의 피드 길이 정확도를 달성합니다. 고급 시스템은 정밀 응용 분야에서 ±0.05mm를 달성할 수 있습니다.
적절한 유지 관리를 통해 파이프 피더는 15~20년 이상 안정적으로 작동할 수 있습니다. 롤러, 구동 벨트, 베어링과 같은 주요 마모 부품은 작동 주기에 따라 2~5년 간격으로 교체해야 할 수 있습니다.
예, 완전 자동 시스템이라 할지라도 매개변수를 설정하고, 일상적인 검사를 수행하고, 사소한 문제를 해결하려면 숙련된 운영자가 필요합니다. 그러나 교육은 일반적으로 수동 공급 작업보다 덜 집중적이며 최신 HMI는 시스템을 사용자 친화적으로 만듭니다.
