플랫 파이프 벤더는 산업용 튜빙 제작을 어떻게 변화시키나요?

1. 플랫 파이프 벤더란 정확히 무엇이며 어떻게 작동합니까?

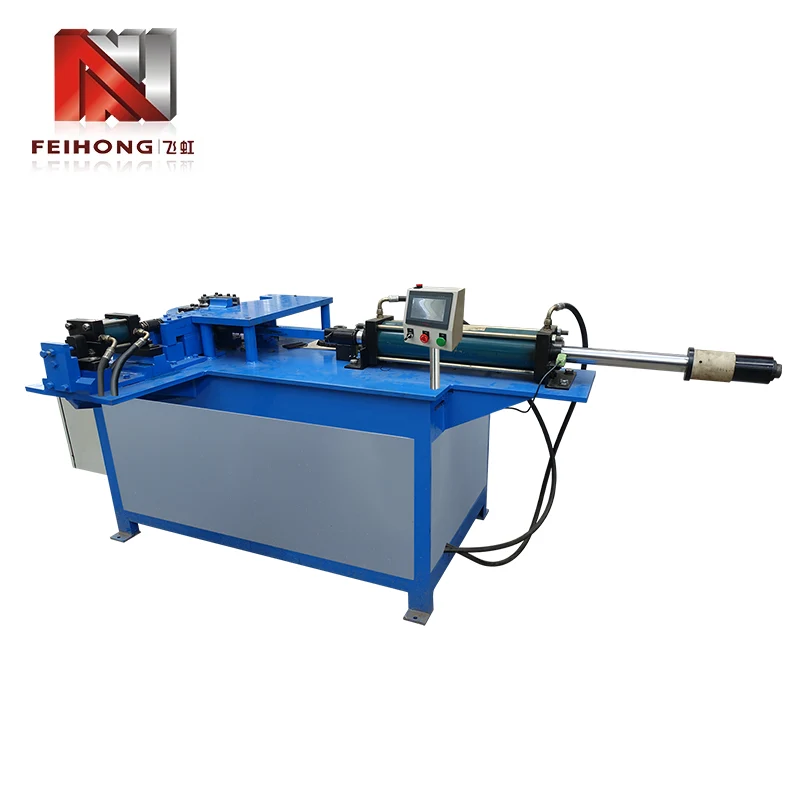

A 플랫 파이프 벤더단면을 무너뜨리지 않고 단일 평면을 따라 직사각형, 정사각형 또는 타원형 튜브를 구부리도록 설계된 특수 기계입니다. 원형 프로파일을 유지하기 위해 맨드릴과 와이퍼 다이를 사용하는 원형 파이프 벤더와 달리 플랫 파이프 벤딩에는 튜브의 더 넓은 면을 지지하는 동시에 더 좁은 모서리를 제어 가능하게 변형할 수 있도록 세심하게 일치하는 툴링이 필요합니다. 근본적인 과제는 평평한 부분의 폭에 걸쳐 발생하는 차등적인 신축과 압축을 관리하는 것입니다. 즉, 내부 벽이 압축되는 동안 외부 벽은 늘어나며, 적절한 지지가 없으면 튜브가 휘거나 주름지게 됩니다.

작동 원리는 벤딩 다이(또는 폼), 클램프 다이, 압력 다이라는 세 가지 주요 요소에 중점을 둡니다. 튜브는 클램프와 벤딩 다이 사이에 고정된 다음 벤딩 다이의 반경을 중심으로 회전합니다. 평평한 프로파일의 경우 벤딩 다이에는 튜브의 외부 치수와 일치하는 홈이 통합되어 있어 측면 지지대를 제공하여 더 넓은 면이 안쪽으로 무너지는 것을 방지합니다. 일부 고급 기계는 또한와이퍼 다이주름을 제거하기 위해 튜브의 내부 반경을 따라 미끄러지는 것과곡괭이(평평한 부분에는 덜 일반적이지만) 튜브가 비어 있는 경우 내부 공동을 지지하기 위해 삽입될 수 있습니다. 전체 프로세스는 일반적으로 유압식 또는 전기식으로 작동되며 CNC 제어를 통해 정확한 각도 반복성과 다단계 굽힘 시퀀스가 ​​가능합니다.

A를 정의하는 특징 중 하나플랫 파이프 벤더엄격한 공차를 유지하면서 왜곡을 최소화하면서 굽힘을 생성하는 능력입니다. 이는 다음을 통해 달성됩니다.제어된 스프링백 보상— 재료가 예측 가능한 양만큼 뒤로 이완된다는 것을 알고 기계가 목표 각도를 약간 넘어서 과도하게 구부러집니다. 최신 장치에는 실제 굽힘 각도를 실시간으로 측정하고 램 위치를 동적으로 조정하는 센서가 통합되어 있어 각 부품이 ±0.5도 내에서 CAD 모델과 일치하도록 보장합니다. 견고한 구조와 지능형 제어가 결합된 이 장비는 고품질 제작에 없어서는 안 될 장비입니다.

2. 플랫 파이프 벤딩에 가장 많이 의존하는 산업은 무엇입니까?

플랫 파이프 벤딩은 틈새 프로세스가 아니며 여러 중공업의 공급망에 포함되어 있습니다. 다음 부문은 다음에 따라 달라집니다.플랫 파이프 벤더원형 튜브로는 달성할 수 없는 구조적, 미적 구성 요소를 생산하는 장비입니다.

• 자동차 및 운송:섀시 프레임, 롤 케이지, 시트 구조 및 배기 시스템 구성 요소는 직사각형 또는 타원형 튜브를 사용하는 경우가 많습니다. 플랫 벤딩을 통해 설계자는 무게 대비 강도 비율을 최대화하는 동시에 좁은 차량 공간 내에서 구성 요소를 효율적으로 포장할 수 있습니다.
• 건설 및 건축:난간, 계단, 커튼월 멀리언, 장식용 금속 정면에는 구부러진 직사각형 단면이 있는 경우가 많습니다. 깨끗하고 주름이 없는 굽힘의 시각적 매력은 건축 응용 분야에서 가장 중요합니다.
• HVAC 및 환기:덕트 및 공기 처리 시스템은 평평한 타원형 튜브를 사용하여 얕은 천장 공간에 설치하면서 높은 공기 흐름을 유지합니다. 이러한 프로파일을 구부리려면 내부 단면적을 제한하지 않도록 정밀한 제어가 필요합니다.
• 농업 장비:트랙터 전복 보호 구조물(ROPS), 작동기구 프레임 및 관개 피벗은 모두 내구성과 비용 효율적인 제조를 위해 구부러진 직사각형 튜브를 사용합니다.
• 가구 및 사무실 인테리어:현대적인 책상 프레임, 선반 시스템 및 전시 스탠드는 구부러진 플랫 튜브의 깔끔한 라인을 활용하여 높은 구조적 무결성과 함께 미니멀리스트 미학을 구현합니다.

각 분야에서 플랫 파이프 벤더는 엔지니어가 용접 조인트를 더 강하고 가벼우며 시각적으로 더 매력적인 연속 굴곡 섹션으로 교체할 수 있도록 하여 설계 자유를 가능하게 하는 역할을 합니다. 장비의 다양성은 소규모 작업장에서도 이러한 까다로운 시장을 위한 전문가급 구성품을 생산할 수 있음을 의미합니다.

3. 현재 사용 가능한 주요 플랫 파이프 벤더 유형은 무엇입니까?

플랫 파이프 벤딩 머신은 작동 방법, 제어 시스템 및 툴링 구성에 따라 분류됩니다. 올바른 유형을 선택하는 것은 생산량, 재료 유형 및 굽힘의 복잡성에 따라 달라집니다. 다음은 가장 일반적인 변형에 대한 비교 개요입니다.

수동 벤더저렴한 비용과 단순성으로 인해 유지 관리 부서와 교육 기관에서 선호합니다.유압 기계성능과 경제성의 적절한 균형을 제공하여 많은 제조 공장의 일꾼이 되었습니다.CNC 로터리 드로우 벤더수백 개의 프로그램을 저장하고 재료 변화를 자동으로 보정하는 기능을 갖춘 최첨단 기술을 대표합니다.압축 벤더는 정확도는 떨어지지만 벽이 얇은 튜브에서 간단한 굽힘을 대량 생산하는 데 매우 빠르고 경제적입니다.

이 네 가지 범주 외에도 유압 동력과 CNC 제어를 결합하여 두 가지 장점을 모두 제공하는 하이브리드 기계도 있습니다. 유형을 선택할 때 현재 작업량뿐만 아니라 향후 더 복잡한 형상으로의 확장 가능성도 고려하는 것이 중요합니다.

4. 재료 선택이 굽힘 공정에 어떤 영향을 미칩니까?

튜브의 재질은 굽힘 품질에 영향을 미치는 가장 중요한 요소입니다. 다양한 합금은 다양한 정도의 연성, 스프링백 및 가공 경화를 나타내며 굽힘 설정에서 이 모든 사항을 고려해야 합니다. 다음은 일반적인 재료와 굽힘 특성에 대한 분석입니다.

온화한 강철

가장 관대 한 자료; 우수한 연성과 예측 가능한 스프링백을 제공합니다. 특별한 예방조치 없이 대부분의 범용 굽힘 작업에 적합합니다.

고강도 저합금(HSLA) 강철

더 높은 굽힘력이 필요하고 더 큰 스프링백을 나타냅니다. 각도 정확도를 유지하려면 CNC 보정을 적극 권장합니다.

스테인레스강(오스테나이트계)

가공물은 빠르게 경화되므로 굽힘 반경이 너무 빡빡할 경우 균열이 발생할 수 있습니다. 마찰을 줄이려면 느린 램 속도, 적절한 윤활, 광택 도구를 사용하십시오.

알루미늄 합금(5xxx, 6xxx)

가볍고 부식에 강하지만 주름이나 갈라짐이 발생하기 쉽습니다. 더 큰 굽힘 반경(튜브 폭의 3-5배)과 신중한 간격 설정이 필수적입니다.

구리 및 황동

연성이 높고 구부리기 쉽지만 부드러운 표면은 쉽게 손상됩니다. 정밀하게 마감된 다이와 적절한 간격은 마손 및 표면 결함을 방지합니다.

합금 외에도 벽 두께도 중요한 역할을 합니다. 벽이 두꺼울수록 붕괴에 대한 저항력이 더 커지지만 더 많은 톤수가 필요합니다. 벽이 얇은 튜브는 내부 반경의 좌굴에 취약하며 내부 맨드릴이나 특수 와이퍼 다이가 필요할 수 있습니다. 일반적인 경험 법칙은 내부 지지 없이 안정적인 굽힘을 얻으려면 벽 두께가 튜브 폭의 5% 이상이어야 한다는 것입니다.

5. 플랫 파이프 벤더를 선택할 때 어떤 주요 사양을 평가해야 합니까?

올바른 기계를 선택하려면 최대 튜브 크기를 맞추는 것 이상이 필요합니다. 종합적인 평가에서는 다음 매개변수를 다루어야 하며, 각 매개변수는 성능과 수명에 직접적인 영향을 미칩니다.

1. 최대 굽힘 용량:여기에는 기계가 처리할 수 있는 튜브 너비, 높이 및 벽 두께가 포함됩니다. 재료 변화와 예상치 못한 수요를 고려하여 항상 예상되는 가장 큰 부품보다 용량이 20% 이상 더 높은 기계를 선택하십시오.
2. 최소 굴곡 반경:튜브 폭의 배수로 표시됩니다(예: 2×W). 반경이 작을수록 더 정교한 툴링과 더 높은 기계 강성이 필요합니다. 대부분의 응용 분야에서는 반경 3×W가 안전한 시작점입니다.
3. 굽힘 각도 범위:대부분의 기계는 0°에서 180°까지 구부릴 수 있지만 일부 특수 장치는 과도한 굽힘 응용 분야에 대해 최대 220°를 제공합니다. 기계가 툴링 간섭 없이 필요한 각도를 달성할 수 있는지 확인하십시오.
4. 주기 속도:굽힘당 초 단위로 측정되며 이는 생산 처리량에 영향을 미칩니다. 유압 기계는 일반적으로 5~15초 안에 순환하는 반면, 서보 전기 장치는 작은 섹션의 경우 2~5초를 달성할 수 있습니다.
5. 제어 시스템:기본 PLC와 터치스크린 프로그래밍이 가능한 전체 CNC 비교. CNC는 더 큰 유연성을 제공하지만 초기 비용이 더 높고 학습 곡선이 더 가파릅니다.
6. 툴링 호환성:기계가 업계 표준 툴링을 사용하는지 또는 독점 설계를 사용하는지 확인하십시오. 표준화된 툴링은 리드 타임과 다이 교체 비용을 줄여줍니다.
7. 전원 요구 사항:유압 기계에는 전용 전원 장치(보통 15~75kW)가 필요한 반면, 전기 기계는 표준 3상 공급 장치로 작동합니다. 시설의 전기 인프라를 고려하십시오.

잘 선택된 기계는 현재의 생산 요구 사항을 충족할 뿐만 아니라 부품 복잡성과 재료 다양성의 미래 성장도 수용할 수 있습니다. 선택한 장비가 운영 현실과 일치하는지 확인하기 위해 선택 과정에 생산 엔지니어와 유지 관리 직원을 모두 참여시키는 것이 현명합니다.

6. 가장 흔한 플랫 파이프 굽힘 결함은 무엇이며 이를 어떻게 방지할 수 있습니까?

고품질 평 파이프 벤더를 사용하더라도 부적절한 설정, 마모된 툴링 또는 재료 불일치로 인해 결함이 발생할 수 있습니다. 이러한 실패 모드를 이해하는 것이 예방을 향한 첫 번째 단계입니다. 다음은 가장 자주 발생하는 문제와 해결 방법입니다.

• 내부 반경의 주름:내부 벽이 재료가 수용할 수 있는 것보다 더 빠르게 압축될 때 발생합니다. 와이퍼 다이 압력이 충분하지 않거나 벽 두께에 비해 굽힘 반경이 너무 빡빡하여 발생합니다.방지:와이퍼 다이 힘을 늘리거나 더 큰 반경을 사용하거나 맨드릴을 추가하여 내부 벽을 지지하십시오.
• 횡단면 축소(평탄화):튜브 동굴의 넓은 면이 안쪽으로 들어가 구조적 무결성을 잃습니다. 벽이 얇은 튜브 또는 벤딩 다이가 적절한 측면 지지를 제공하지 않는 경우에 일반적입니다.방지:튜브의 외부 치수에 더 잘 맞는 다이를 사용하고 굽힘 중에 외벽을 적극적으로 밀어내는 압력 다이를 고려하십시오.
• 스프링백 변형:일관되지 않은 스프링백으로 인해 특히 고강도 강철이나 알루미늄을 구부릴 때 부품이 목표 각도를 충족하지 못하게 됩니다.방지:실시간 각도 피드백으로 CNC 오버벤딩을 구현합니다. 또한 재료가 일관된 기계적 특성을 지닌 단일 배치에서 나온 것인지 확인하십시오.
• 표면 긁힘 및 흠집:튜브가 벤딩 다이나 와이퍼에 미끄러질 때 긁힘이 발생합니다. 마모는 알루미늄과 스테인리스강에서 특히 문제가 됩니다.방지:광택이 있는 툴링을 사용하고, 적절한 윤활유를 도포하고, 적절한 간격을 유지하여 마찰을 줄이십시오.
• 평면에서 비틀림 또는 스프링백:튜브가 굽힘 평면에서 약간 회전하여 부품이 비틀릴 수 있습니다. 이는 고르지 않은 클램핑 압력이나 잘못 정렬된 툴링으로 인해 발생하는 경우가 많습니다.방지:클램프 다이 정렬을 확인하고 각 굽힘 전에 튜브가 직각으로 안착되었는지 확인하십시오.

툴링을 정기적으로 검사하고 기계 각도 센서를 정기적으로 교정하면 이러한 문제로 인해 부품이 폐기되기 전에 많은 문제를 발견할 수 있습니다. 성공적인 각 설정에 대한 매개변수를 문서화하면 향후 실행 문제를 해결하는 데도 도움이 됩니다.

7. 장기적인 신뢰성을 위해 플랫 파이프 벤더를 어떻게 유지해야 합니까?

플랫 파이프 벤더의 정확성과 수명을 유지하려면 적절한 유지 관리가 필수적입니다. 사전 조치를 통해 가동 중단 시간을 줄일 수 있을 뿐만 아니라 일관된 굽힘 품질도 보장합니다. 대부분의 유압 및 CNC 기계에는 다음과 같은 단계별 접근 방식이 권장됩니다.

1. 일일 육안 검사:클램핑 다이와 벤딩 다이에 유압유 누출, 볼트 풀림, 마모 흔적이 있는지 확인하십시오. 작업 영역을 청소하고 금속 칩이나 잔해물을 제거하십시오.
2. 움직이는 부품의 윤활:제조업체가 지정한 그리스 또는 오일을 모든 피벗 지점, 슬라이드 웨이 및 벤딩 다이 스핀들에 바릅니다. 과도한 윤활은 먼지를 끌어들일 수 있으므로 권장량만 사용하십시오.
3. 유압유 유지보수:유체 수준을 모니터링하고 설명서에 지정된 간격으로 필터를 교체하십시오. 오염된 유체는 밸브 및 펌프 고장의 주요 원인입니다.
4. 각도 센서 교정:정밀 각도기나 디지털 각도 게이지를 사용하여 기계의 굽힘 각도 정확성을 확인하십시오. 편차가 ±0.3°를 초과하면 재보정하십시오.
5. 와이퍼 및 압력 다이 검사:흠집이나 변형이 있는지 확인하십시오. 마모된 다이는 주름과 표면 손상을 방지하기 위해 재생하거나 교체해야 합니다.
6. 전기 시스템 점검:CNC 기계의 경우 모든 케이블이 고정되어 있고 비상 정지 기능이 올바르게 작동하며 제어판에 오류 코드가 표시되지 않는지 확인하십시오.
7. 연간 종합 서비스:인증된 기술자를 고용하여 유압 실린더 씰, 펌프 마모 및 소프트웨어 업데이트를 포함한 전체 점검을 수행하십시오.

오일 교환, 다이 교체, 교정을 포함한 모든 유지 관리 활동에 대한 자세한 로그를 유지하면 마모 패턴을 예측하고 가동 중지 시간을 효율적으로 예약하는 데 도움이 됩니다. 잘 관리된 평 파이프 벤더는 수십 년 동안 안정적인 서비스를 제공할 수 있습니다.

8. 플랫 파이프 벤딩 기술의 미래는 어떻게 될까요?

플랫 파이프 벤딩의 발전은 더 높은 효율성, 정밀도 및 지속 가능성에 대한 요구에 의해 주도됩니다. 인더스트리 4.0 개념은 벤딩 머신에 점점 더 통합되어 실시간 데이터 수집 및 예측 유지 관리가 가능해졌습니다. 툴링에 내장된 센서는 마모 및 힘 변화를 모니터링하여 최적의 굽힘 매개변수를 자동으로 추천할 수 있는 중앙 시스템에 정보를 다시 제공합니다.

또 다른 새로운 추세는 다음을 사용하는 것입니다.서보 전기 드라이브전통적인 유압 장치 대신. 이러한 시스템은 더 적은 에너지를 소비하고, 더 적은 소음을 발생시키며, 더 높은 위치 정확도를 제공합니다. 이는 탄소 배출량을 줄이려는 제조업체에게 특히 매력적입니다. 추가적으로,적층 제조툴링 설계에 영향을 미치기 시작했습니다. 형상 적응형 냉각 채널이 있는 3D 프린팅 다이는 고속 굽힘 중에 열 관리를 개선할 수 있습니다.

인공 지능도 벤드 시퀀싱에 진출하고 있습니다. AI 알고리즘은 각 튜브 배치의 재료 특성과 기록을 분석하여 전례 없는 정확도로 스프링백을 예측하고 폐기율과 설정 시간을 줄일 수 있습니다. 뿐만 아니라,협동로봇(코봇)은 플랫 파이프 벤더와 결합되어 적재 및 하역을 자동화하므로 작업자는 품질 관리 및 프로세스 최적화에 집중할 수 있습니다.

업계가 방향을 바꾸면서디지털 트윈—물리적 벤딩 셀의 가상 복제—엔지니어는 단일 튜브가 벤딩되기 전에 전체 생산 실행을 시뮬레이션할 수 있습니다. 이 기능은 설계부터 부품 완성까지의 시간을 획기적으로 단축하여 맞춤형 제작이 대량 생산만큼 효율적이게 만듭니다. 플랫 파이프 벤딩의 미래는 의심할 여지 없이 스마트하고 연결되며 점점 더 자율화될 것입니다.
